建科機械充分吸收歐美瀝青舊料再生技術與裝備數十年之經驗，結合中國國情開發的R系列瀝青舊料再生攪拌設備不僅性能可靠穩定，而且配套方式靈活，可與市場上現有的和正在使用中的各型瀝青混合料攪拌站組合配套使用，適用于1000型-5000型等各型設備，瀝青舊料添加比例高可達60%

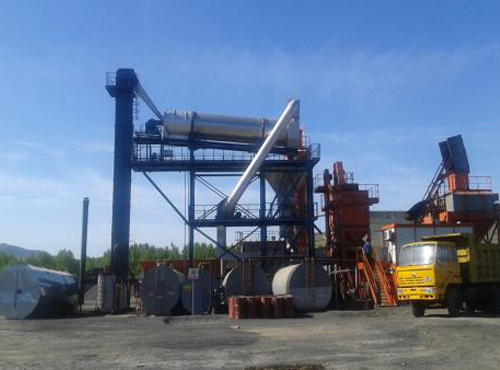

瀝青舊料再生攪拌設備

R120型廠瀝青舊料再生攪拌設備主要技術參數

在出料溫度120℃～150℃，完成一個工作循環為60秒時，生產能力為80—120 t/h，瀝青舊料添加比例30～60%。

1) 含水量僅為表層含水量

2) 環境溫度為15℃

3) 石料容重為每立方米1600kg

4) 沙料含量＜35%

5) 生產能力包括石粉和瀝青

6) 料場骨料應符合拌合技術規范的比例要求

7) 瀝青舊料破碎后應符合堆放及上料要求

R160型廠拌熱再生設備主要技術參數

生產能力

在出料溫度120～150℃，完成一個工作循環為60秒時，生產能力為100—160 t/h，瀝青舊料添加比例30～60%。

與生產能力有關的技術數據

1) 料場骨料應符合拌合技術規范的比例要求

2) 瀝青舊料破碎后應符合堆放及上料要求

技術參數及組成

1.冷料系統

2個冷料斗,每斗容積8m3

3.6x3.2( 寬x高)m

支腿及梁采用折彎板制作，

皮帶尺寸650x 1630（寬x中心距）mm

2.2kw變頻調速電機直聯轉動

控制臺集中控制各個給料機

調整被動輪承座以調整皮帶張緊度

650mm 寬雙層結構皮帶

上料皮帶機

上料皮帶尺寸650寬,4kw

調整被動輪軸承座以調整皮帶張緊度

重型槽鋼制成的底盤和支架

輸送能力180t/h。

2.烘干系統

TH450的雙鏈熱骨料提升機，斗寬450mm

11KW驅動電機

內部配有逆止裝置

能力180t/h。

干燥筒尺寸1.9m x 11m（直徑x長度）

筒壁厚度10mm，２個支承滾圈焊接在熱膨漲裝置上，２個導向輪

４個支承滾輪用鑄鋼制成，進料箱用６mm的鋼板制成，有一個觀察孔，卸料箱用８mm厚的鋼板制成

采用磨擦傳動；電機減速機驅動功率4X15kw

加熱能力：≥180t/h（出料溫度≥130℃時）

進口燃油燃燒器，更大燃燒能力950kg

鼓風機電機 30kw

燃油泵馬達 1.5kw

電阻式測溫器

操縱臺控制熄火、控溫及溫度指示

3.瀝青舊料儲存及計量系統

1個7m3保溫瀝青舊料儲倉

瀝青舊料計量秤更大稱量范圍2500kg，計量單位精度1kg

再生劑計量秤更大稱量范圍10kg, 計量單位精度0.01kg

所有計量秤為高精度電子秤。

1.5kw再生劑噴射泵、噴射管,1.5kw再生劑供給泵

1個50,000 升再生劑儲罐

4.瀝青舊料添加系統

2個保溫舊料輸送裝置與攪拌缸相聯，單機功率30KW

5.除塵系統

1臺45kw引風機

將加熱瀝青舊料的熱煙氣并入主機除塵系統

6.氣動系統

1臺螺桿式壓縮機2.3m3/min,電機15kw,具有自動,半自動功能

1個儲氣筒300l

所有氣缸,電磁閥,快換接頭,氣管,氣動三聯件均為進口產品

7.導熱油系統

1臺3kw導熱油泵

含工作管路、閥門等

8.控制系統

PC、PLC控制系統

再生瀝青混合料生產工藝全過程可實現自動控制，半自動控制，手動控制。嚴格按照配方要求生產，動畫顯示工藝流程，參數設定和修改全部通過電腦完成。具有配方輸入存儲、落差修正、時間調節、校秤、油石比動態跟蹤、故障自動診斷、自動報警、數據報表的打印及存儲功能。PLC采用SIEMENS軟硬件技術

設備額定功率

配置功率245kw
